產品展示

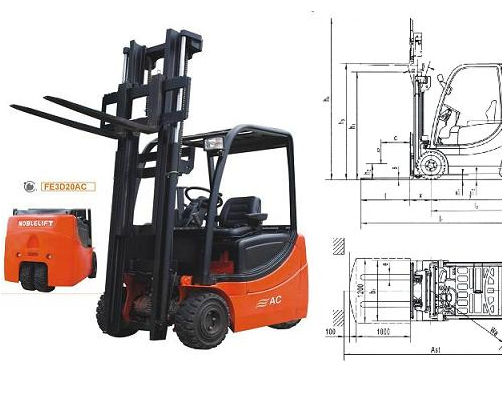

產品名稱： 電瓶叉車FE3D20AC
發布日期： 2016-05-23
點擊數： 1852
二維碼：
產品詳情
外型特點
采用國際先進的外觀設計技術，整車線條流暢，富有動感，符合國際最新外觀潮流。
單后輪驅動：工作周期與雙前輪驅動系統比較，其可達到電力節省30%。
橫置轉向馬達，鏈條帶動，更直接，更有效。
可移動前軸：在工作裝置上，可變換軸距長度。伸長時：更安全的載貨，更平穩的乘座及改善駕駛者的舒適感；優越的牽引；縮回時：改善機動性，增加儲存空間的利用，能在狹窄的通道工作。
舒適性
■ 根據人機工程學設計的操縱手柄移到座椅附近，操作更舒適。
■ 采用優化設計寬視野門架，使操作更快、更安全。
■ 前后可調的座椅，角度可調的方向盤，使駕駛員工作輕松、舒適。
■ 低高度的腳板及寬闊的駐腳區，可提供上、下車的便利。傾斜的地板設計，可減少駕駛者疲勞。防滑的地板鋪蓋，可減小上、下車發生意外的風險。
可靠性、安全性
■ 電機控制器、接觸器、電源插頭、緊急斷電開關等主要電氣元件采用國外名牌產品。
■ 數字化儀表、內置智能芯片、直接顯示數據，靈敏、安全、可靠。
■ 電子和液壓過載保護裝置。
先進性
■ AC交流行走系統叉車驅動、使得整機性能更高，電瓶使用時間更長。
■ 高頻MOSFET集成控制器高效行走控制系統保證行走和提升控制平穩精確，調速性能優越，具有再生制動等功能，使操作更有效、更安全舒適。
可維修性
■ 全開的機蓋，使電瓶維修保養保養十分方便。
■ 電氣控制和液壓管路統一布置，線路合理、維修方便。
|
FE3R20AC 技術參數 |
||||
|
|
||||
|
1KG=2.2LB 1INCH=25.4MM |
||||
|
|
||||
|
特性 |
1.2 |
型號 |
|
FE3R20AC |
|
1.3 |
驅動方式：電動（蓄電池或電源），柴油，汽油，燃?xì)猓謩?dòng) |
|
電動 |
|
|
1.4 |
操作方式：手動，步行，站駕，坐駕，揀選 |
|
坐駕式 |
|
|
1.5 |
額定承載能力 |
Q (kg) |
2000 |
|
|
1.6 |
載荷中心距 |
C(mm) |
500 |
|
|
1.8 |
前懸距 |
X(mm) |
330 |
|
|
1.9 |
軸距 |
y(mm) |
1220 |
|
|
重量 |
2.1 |
含蓄電池（參見6.5)時自重 |
Kg |
2850 |
|
2.2 |
滿載時橋負荷 前/后 |
Kg |
3900/550 |
|
|
2.3 |
空載時橋負載,前/后 |
Kg |
1300/1550 |
|
|
輪子車體 |
3.1 |
輪胎:實心橡膠,超彈性體,氣胎,聚氨酯胎 |
|
超彈性體 |
|
3.2 |
前輪輪胎尺寸 |
|
18x7-8/4.33R |
|
|
3.3 |
后輪輪胎尺寸 |
|
18x7-8/4.33R |
|
|
3.5 |
輪子數量 （前/后）(x=驅動輪) |
|
2/1x |
|
|
3.6 |
前輪輪距 |
b10(mm) |
848 |
|
|
3.7 |
后輪輪距 |
b11(mm) |
0 |
|
|
基本尺寸 |
4.1 |
門架/貨叉架傾仰角底,前傾/后傾 |
α/β(°) |
3月6日 |
|
4.2 |
門架縮回時高度 |
h1(mm) |
2150 |
|
|
4.3 |
自由提升高度 |
h2(mm) |
145 |
|
|
4.4 |
提升高度 |
h3(mm) |
3300 |
|
|
4.5 |
作業時門架最大高度 |
h4(mm) |
4220 |
|
|
4.7 |
護頂架高度 |
h6(mm) |
1980 |
|
|
4.8 |
座位高度 |
h7(mm) |
920 |
|
|
4.12 |
牽引銷高度 |
h10(mm) |
420 |
|
|
4.19 |
總長 |
l1(mm) |
3000 |
|
|
4.2 |
車體長度(不含貨叉) |
l2(mm) |
1850 |
|
|
4.21 |
總寬 |
b1/b2(mm) |
1017 |
|
|
4.22 |
貨叉尺寸 |
s/e/l(mm) |
35x100x1150 |
|
|
4.24 |
貨叉架寬度 |
b3(mm) |
1000 |
|
|
4.31 |
門架下方離地間隙 |
m1(mm) |
90 |
|
|
4.32 |
軸距中心離地間隙 |
m2(mm) |
100 |
|
|
4.33 |
直角堆垛通道寬度,拖盤1000×1200(1200跨貨叉放置) |
Ast(mm) |
3265 |
|
|
4.34 |
直角堆垛通道寬度,拖盤800×1200(1200沿貨叉放置) |
Ast(mm) |
3300 |
|
|
4.35 |
轉彎半徑 |
Wa(mm) |
1520 |
|
|
性能參數 |
5.1 |
行駛速度 滿載/空載 |
km/h |
12月11日 |
|
5.2 |
提升速度，滿載/空載 |
m/s |
0.27/0.5 |
|
|
5.3 |
下降速度，滿載/空載 |
m/s |
0.5/0.5 |
|
|
5.5 |
牽引力,滿/空載S2 60 分鐘 |
N |
2200/2450 |
|
|
5.6 |
最大牽引力,滿/空載 S2 5 分鐘 |
N |
12500/12500 |
|
|
5.7 |
爬坡性能,滿/空載S2 30 分鐘 |
% |
10月15日 |
|
|
5.8 |
最大爬坡能力,滿/空載 S2 5 分鐘 |
% |
15/20 |
|
|
5.9 |
加速時間,滿/空載 |
S |
4.0/3.5 |
|
|
5.1 |
行車制動 |
|
液壓/機械 |
|
|
電機 |
6.1 |
驅動電機功率(S2 60 min) |
kw |
5 |
|
6.2 |
提升電機功率(S3 15%) |
kw |
7.5 |
|
|
6.3 |
蓄電池 根據DIN43531/35/36A,B,C,no |
|
DIN43535A |
|
|
6.4 |
蓄電池電壓,額定容量K5 |
V/Ah |
24/880 |
|
|
6.5 |
蓄電池重量 |
kg |
676 |
|
|
|
蓄電池尺寸,長/寬/高 |
mm |
825x485x630 |
|
|
其它 |
8.1 |
驅動控制方式 |
|
脈沖/交流 |
|
8.2 |
屬具工作壓力 |
bar |
170 |
|
|
8.3 |
屬具油量 |
l/min |
10 |
|
|
8.4 |
駕駛員耳邊噪音水平,根據 EN 12053 |
dB(A) |
65 |
|
